Чому компенсаційний дріт термопари необхідний для точного вимірювання температури?

Системи термопар є фундаментальними для точного моніторингу температури в різних промислових і лабораторних застосуваннях. Одним із критичних компонентів, який часто забувають, єКомпенсаційний провід термопари. Без належної компенсації показання можуть бути неточними, що призведе до потенційного пошкодження обладнання, проблем із якістю продукції та неефективності роботи. У цьому вичерпному посібнику ми розглянемо, що таке компенсаційний дріт термопари, навіщо він потрібен, його типи, способи встановлення та як вибрати найкраще рішення для ваших потреб.

Зміст

1. Що таке компенсаційний дріт термопари?
2. Навіщо потрібен компенсаційний провід термопари?
3. Типи компенсаційного проводу термопари
4. Основні сфери застосування та галузі
5. Як встановити та обслуговувати компенсаційний дріт
6. Переваги високоякісного компенсаційного проводу
7. Порівняння поширених типів проводів термопар
8. Часті запитання (FAQ)
9. Висновок

1. Що таке компенсаційний дріт термопари?

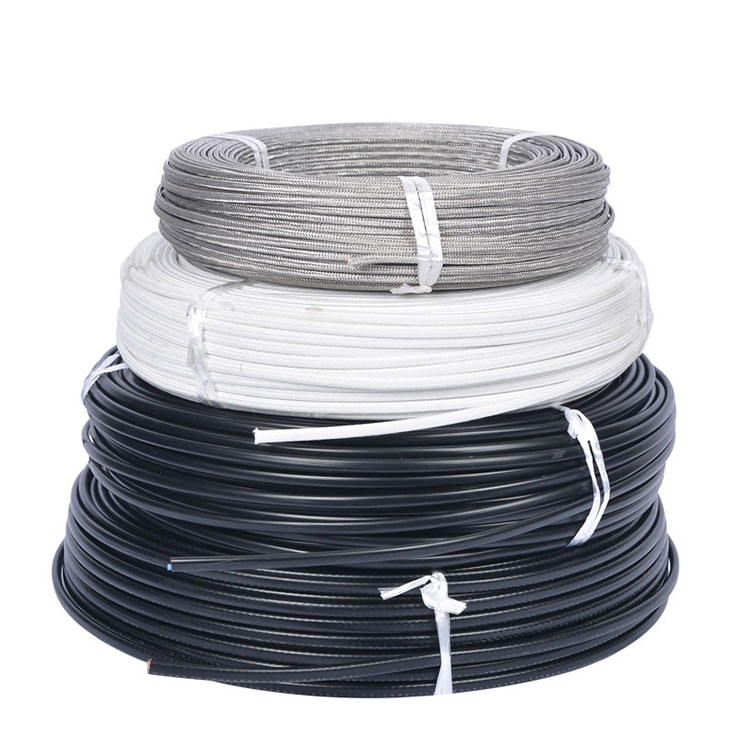

Компенсаційний провід термопари, також відомий як подовжувач, спеціально розроблений для підключення термопар до вимірювальних пристроїв, зберігаючи при цьому точність показань температури. На відміну від стандартних мідних проводів, компенсаційний дріт відповідає термоелектричним властивостям матеріалу термопари, зменшуючи помилки вимірювання, викликані коливаннями температури вздовж дроту.

Наприклад, для термопари типу K (хромель-алюмель) потрібен компенсаційний дріт типу K для підтримки точності між датчиком і приладами. Це забезпечує ефективність компенсації холодного спаю (CJC) і правильну інтерпретацію показань напруги.

2. Навіщо вам потрібен компенсаційний дріт термопари?

• Точність:Сигнали термопари вимірюються в мілівольтах і дуже чутливі до змін складу дроту та температури. Компенсаційний провід підтримує правильну кореляцію напруги.
• Діапазон температур:Це дозволяє датчику поширюватися на великі відстані без внесення помилок.
• Довговічність:Належний компенсаційний дріт стійкий до таких факторів навколишнього середовища, як вологість, вібрація та хімічні речовини.
• Економічність:Використання правильного компенсаційного дроту зменшує частоту повторного калібрування та мінімізує час простою.

3. Типи компенсаційного проводу термопари

Вибір правильного типу компенсаційного проводу має вирішальне значення. Ось найпоширеніші види:

4. Основні програми та галузі

Компенсаційний провід термопари широко використовується в різних секторах, де точність температури є критичною:

• Промислові печі та процеси термічної обробки
• Обробка та пакування харчових продуктів
• ОВК та холодильні системи
• Хіміко-фармацевтичне виробництво
• Автомобільні та аерокосмічні випробування
• Лабораторні та дослідницькі програми

Ningbo Paidu Industrial Co., Ltd. надає високоякісні компенсаційні дроти, розроблені для цих галузей промисловості, забезпечуючи стабільну роботу навіть у складних умовах.

5. Як встановити та обслуговувати компенсаційний дріт

Правильне встановлення та технічне обслуговування є запорукою довгострокової надійності:

1. Точне вимірювання відстані:Визначте точну довжину, необхідну для підключення термопари до приладу, уникаючи зайвого дроту.
2. Відповідність типу:Завжди вибирайте компенсаційний провід, який відповідає типу термопари (наприклад, K, J, T).
3. Мінімізація електричного шуму:Прокладайте дроти подалі від двигунів, трансформаторів або сильнострумових кабелів, щоб уникнути перешкод.
4. Безпека та захист:Використовуйте кабельні лотки або труби та уникайте різких вигинів, які можуть пошкодити провід.
5. Регулярна перевірка:Періодично перевіряйте на наявність слідів корозії, зносу ізоляції або механічних пошкоджень.

6. Переваги високоякісного компенсаційного проводу

Інвестування в компенсаційний дріт для термопари преміум-класу дає кілька переваг:

• Точне вимірювання температури на великих відстанях
• Зменшення помилок калібрування та простоїв
• Покращена надійність системи та термін служби
• Підвищена безпека в критичних промислових середовищах
• Відповідність міжнародним стандартам

7. Порівняння поширених типів проводів термопар

8. Часті запитання (FAQ)

Q1: Чи можу я використовувати стандартний мідний дріт замість компенсаційного?

A1: Ні. Використання мідного або будь-якого невідповідного дроту може спричинити значні похибки вимірювання через відмінності в термоелектричних властивостях.

Q2: Як довго може працювати компенсаційний дріт, не впливаючи на точність?

A2: Високоякісний компенсаційний провід може простягнутися на кілька сотень метрів, але дуже важливо використовувати правильний тип і ретельно прокладати його, щоб уникнути перешкод.

Q3: Як визначити правильний тип компенсаційного проводу?

A3: Перевірте тип використовуваної термопари (K, J, T, E тощо) і підберіть його до відповідного компенсаційного проводу від надійного постачальника, наприклад Ningbo Paidu Industrial Co., Ltd.

Питання 4: Чи існують особливі міркування щодо суворих умов?

A4: Так, проводам може знадобитися додаткова ізоляція, хімічна стійкість або плетене екранування, щоб витримувати промислові умови.

Q5: Як часто слід замінювати компенсаційні дроти?

A5: Це залежить від навколишнього середовища, але рекомендується регулярна перевірка на знос, корозію чи пошкодження ізоляції. У разі виявлення будь-яких несправностей негайно замініть.

9. Висновок

Компенсаційний дріт термопари є незамінним компонентом для точного вимірювання температури в різних галузях промисловості. Вибір правильного типу, забезпечення належного встановлення та ефективне обслуговування проводів є важливими кроками для ефективності роботи, безпеки та надійності. З високоякісною продукцією відNingbo Paidu Industrial Co., Ltd., компанії можуть досягти точних вимірювань, мінімізувати час простою та підвищити загальну продуктивність. Щоб отримати додаткову інформацію про наші рішення для компенсаційних дротів та індивідуальні послуги,зв'яжіться з нами сьогодніі поспілкуйтеся з нашими експертами.
